石山のギャラリー　オペレーターハンドルの取り付け2024.11.21

排煙窓を遠隔で操作できるようにするためのオペレーターハンドルの取り付け作業の確認に現場へ行ってきました。

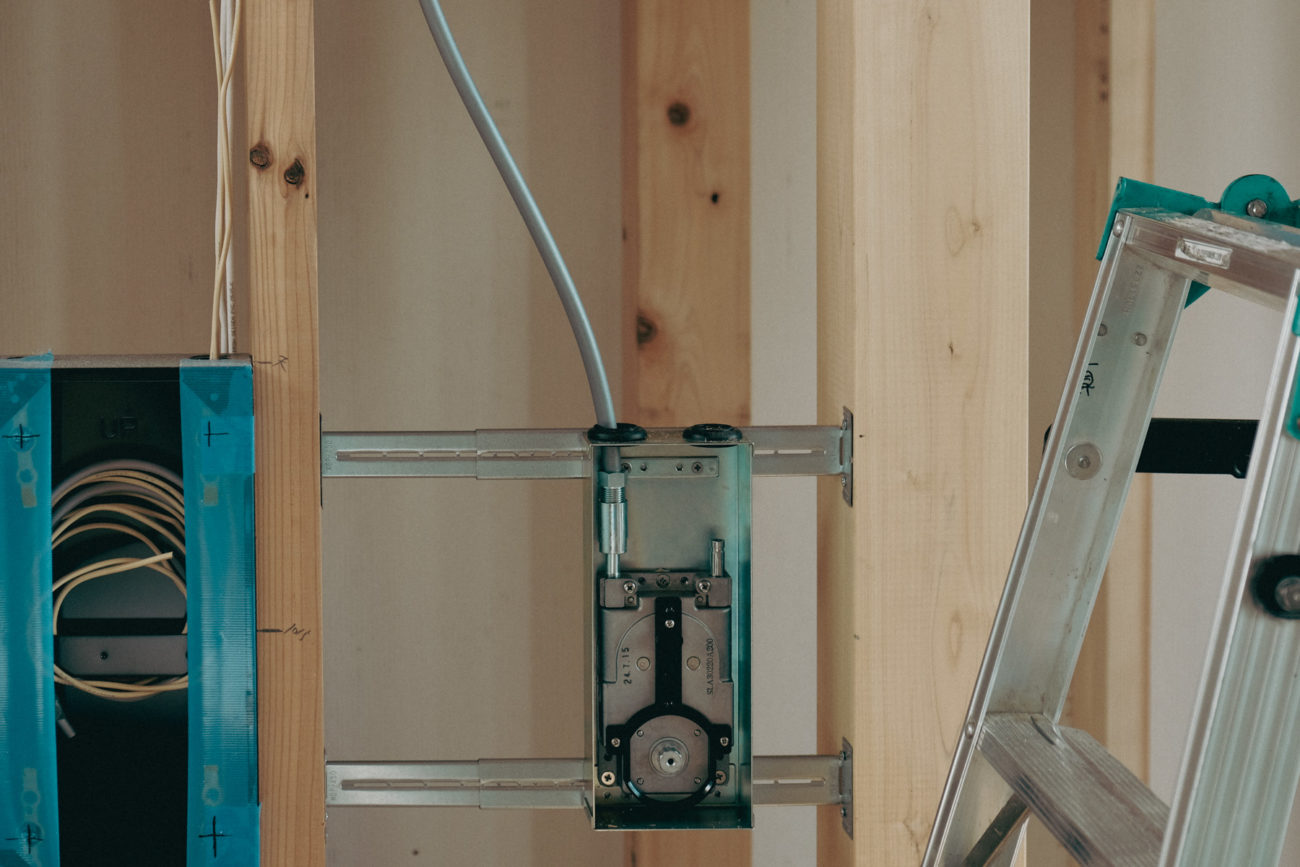

ハンドルは操作しやすい位置に設置し、壁内を通るワイヤーで排煙窓までつながります。

ワイヤーはフレキシブルに曲げることができますが、耐久性を考慮すると、なるべく曲がりが少ないルートが理想的です。
事前に操作性・耐久性・意匠性のバランスを見ながら最適な位置を決定しておき、現場で細かな位置の確認をしました。


サッシの下に出ているワイヤーが窓の上部までいきます。サッシ屋さんとこのルートについても打ち合わせをしました。

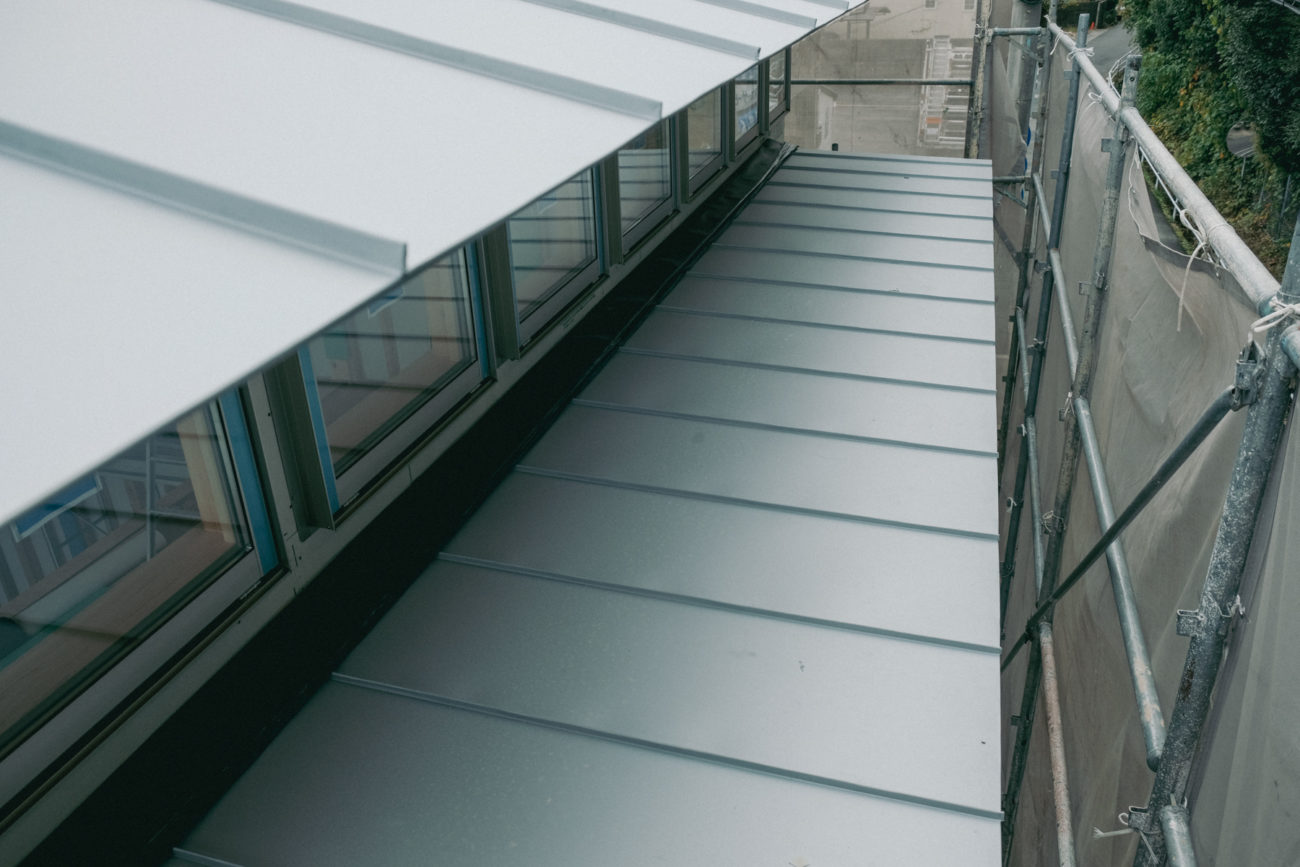

排煙窓を外から見たところ、低い方の屋根の下は階段室となっています
